你对硬盘接口有多少了解?接口详解

来源:PE吧  作者:小总  发布于:2017-09-22 15:00:23 浏览:1104

  科技发展日新月异,硬盘接口也是这样,随着更快,容量更大的硬盘出现,接口也出现了好几种规格。硬盘接口是硬盘与主机系统间的连接部件,作用是在硬盘缓存和主机内存之间传输数据。不同的硬盘接口决定着硬盘与计算机之间的连接速度,在整个系统中,硬盘接口的优劣直接影响着程序运行快慢和系统性能好坏。下面就和小编一起来认识一下吧。


  硬盘接口介绍:


  从整体上,硬盘接口类型可分为IDE、SATA、SCSI 、SAS和光纤通道五种,IDE接口硬盘多用于家用产品中,也有部分应用于服务器,SCSI接口的硬盘则主要应用于服务器市场,而光纤通道只在高端服务器上,价格昂贵。SATA是种新生的硬盘接口类型,还正处于市场普及阶段,在家用市场中有着广泛的前景。下面详细介绍。


  硬盘接口类型图解:

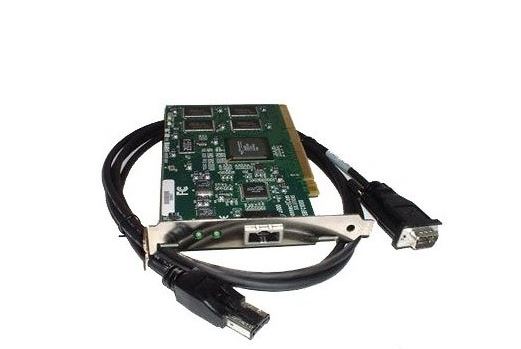

  一、光纤通道


  其为英文字母Fibre Channel的缩写。其最初设计也不是为了硬盘设计开发的接口,是专门为网络系统设计的,但随着存储系统对速度的需求,才逐渐应用到硬盘系统中。光纤通道的主要特性有:热插拔性、高速带宽、远程连接、连接设备数量大等。具体展示如下图。

你对硬盘接口有多少了解?接口详解

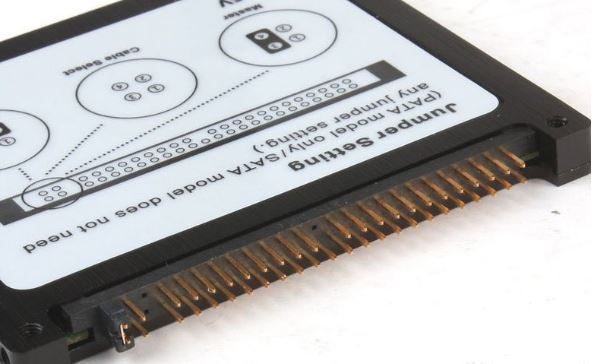

  二、IDE接口的硬盘


  其英文名称:Integrated Drive Electronics,常见的2.5英寸IDE硬盘接口它的本意是指把“硬盘控制器”与“盘体”集成在一起的硬盘驱动器。IDE代表着硬盘的一种类型,但在实际的应用中,人们也习惯用IDE来称呼最早出现IDE类型硬盘ATA-1,这种类型的接口随着接口技术的发展已经被淘汰了,而其后发展分支出更多类型的硬盘接口,比如ATA、Ultra ATA、DMA、Ultra DMA等接口都属于IDE硬盘。其特点为:价格低廉,兼容性强,性价比高,数据传输慢,不支持热插拔等等。具体展示如下图所示。

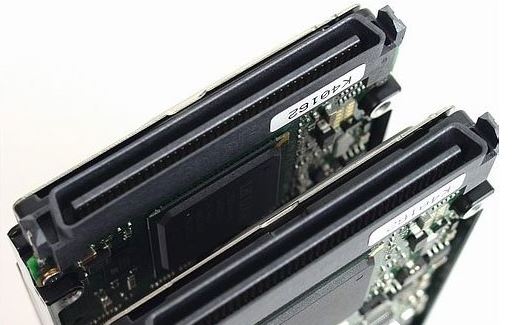

  三、SCSI接口类型


  其英文名称为:Small Computer System Interface。SCSI并不是专门为硬盘设计的接口,是一种广泛应用于小型机上的高速数据传输技术。SCSI接口具有应用范围广、多任务、带宽大、CPU占用率低,以及热插拔等优点,但较高的价格使得它很难如IDE硬盘般普及,因此SCSI硬盘主要应用于中、高端服务器和高档工作站中。其特点为:传输速率高、读写性能好、可连接多个设备、可支持热插拔,但是价格相对来说比较贵。具体如下图所示。

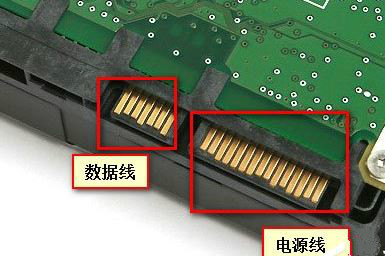

  四、SATA接口类型


  其英文名称为:Serial Advanced Technology Attachment。使用SATA(Serial ATA)口的硬盘又叫串口硬盘,是未来PC机硬盘的趋势。Serial ATA采用串行连接方式,串行ATA总线使用嵌入式时钟信号,具备了更强的纠错能力,与以往相比其最大的区别在于能对传输指令(不仅仅是数据)进行检查,如果发现错误会自动矫正,这在很大程度上提高了数据传输的可靠性。串行接口还具有结构简单、支持热插拔的优点。具体如下图所示。

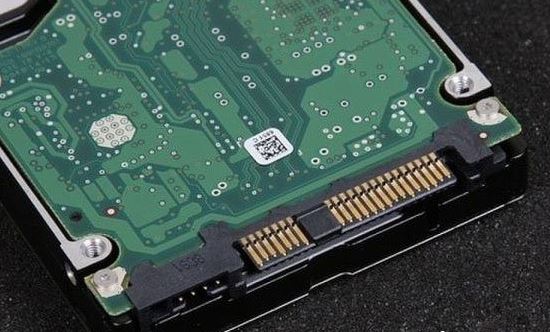

  五、SAS接口类型


  其英文名称为:Serial Attached SCSI。其可以向下兼容SATA。具体来说,二者的兼容性主要体现在物理层和协议层的兼容。在物理层,SAS接口和SATA接口完全兼容,SATA硬盘可以直接使用在SAS的环境中,从接口标准上而言,SATA是SAS的一个子标准,因此SAS控制器可以直接操控SATA硬盘,但是SAS却不能直接使用在SATA的环境中,因为SATA控制器并不能对SAS硬盘进行控制;在协议层,SAS由3种类型协议组成,根据连接的不同设备使用相应的协议进行数据传输。其中串行SCSI协议(SSP)用于传输SCSI命令;SCSI管理协议(SMP)用于对连接设备的维护和管理;SATA通道协议(STP)用于SAS和SATA之间数据的传输。因此在这3种协议的配合下,SAS可以和SATA以及部分SCSI设备无缝结合。其传输速率比SATA要快很多。具体如下展示。




  相信各位小伙伴都对硬盘接口有了深入的了解了,希望本文对你有所帮助,更多咨询请关注系统总裁网站。
